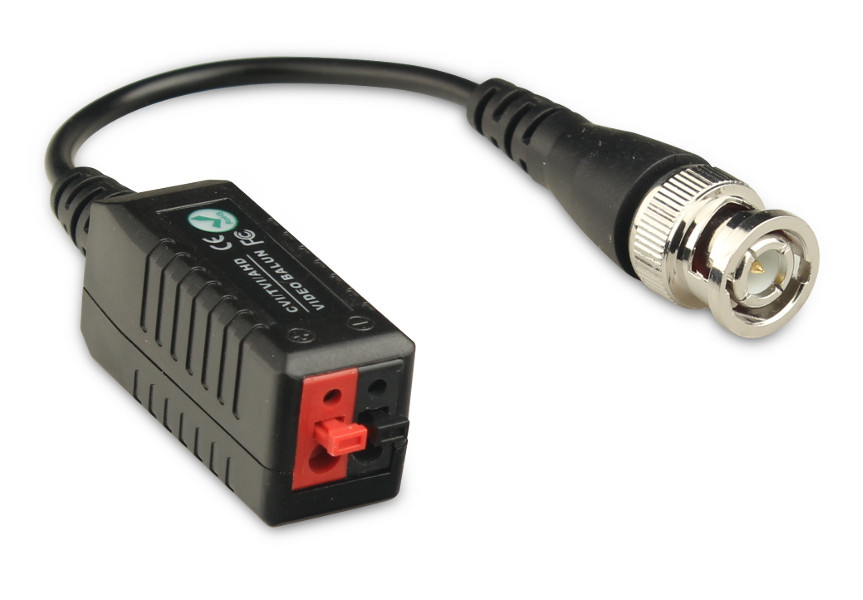

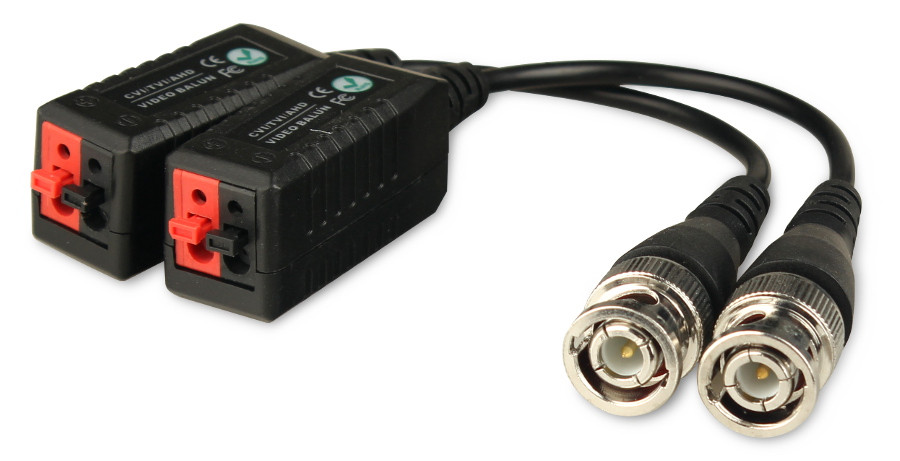

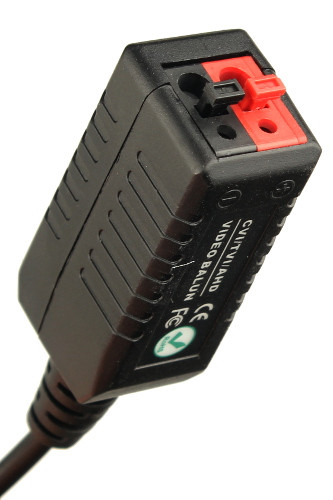

Transformator wideo AHD/TVI/CVI na kabelku KPL

PRZEZNACZENIE

Transformator przeznaczony do przesyłu sygnału wideo za pomocą kabla typu „skrętka” w systemach analogowej telewizji przemysłowej HD w różnych technologiach TVI, AHD i CVI.

SPECYFIKACJA TECHNICZNA

Impedancja skrętki UTP 75 Ohm

Impedancja dla BNC 100 Ohm

Złącze wejściowe (UTP) Gniazdo z zaciskami

Złącze wyjściowe (Urządzenie) Przewód z męskim wtykiem BNC

Pasmo przenoszenia 60 MHz

Tłumienie 0.5dB

Odstęp szum/sygnał 60dB

Zasięg transmisji AHD (max)*

720p – 450m

1080p – 250m

3Mpix – 8Mpix – 200m

Zasięg transmisji HD-CVI

720p: 450m

1080p – 250m

3Mpix – 8Mpix – 200m

Zasięg transmisji HD-TVI

720p: 250m

1080p – 250m

3Mpix – 8Mpix – 200m

Przeznaczenie transformatora wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP:

• Transformator wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP przeznaczony jest do przesyłu sygnału wideo za pomocą kabla typu „skrętka” w systemach analogowej telewizji przemysłowej HD w różnych technologiach TVI, AHD i CVI.

Specyfikacja techniczna transformatora wideo na kablu AHD/TVI/CVI Ewimar TR-1F-HD 8MP:

Impedancja skrętki UTP

75 Ohm

Impedancja dla BNC

100 Ohm

Złącze wejściowe (UTP)

Gniazdo z zaciskami

Złącze wyjściowe (Urządzenie)

Przewód z męskim wtykiem BNC

Pasmo przenoszenia

60 MHz

Tłumienie

0.5dB

Odstęp szum/sygnał

60dB

Zasięg transmisji AHD (max)*

720p – 450m

1080p – 250m

3Mpix – 8Mpix – 200m

Zasięg transmisji HD-CVI

720p: 450m

1080p – 250m

3Mpix – 8Mpix – 200m

Zasięg transmisji HD-TVI

720p: 250m

1080p – 250m

3Mpix – 8Mpix – 200m
