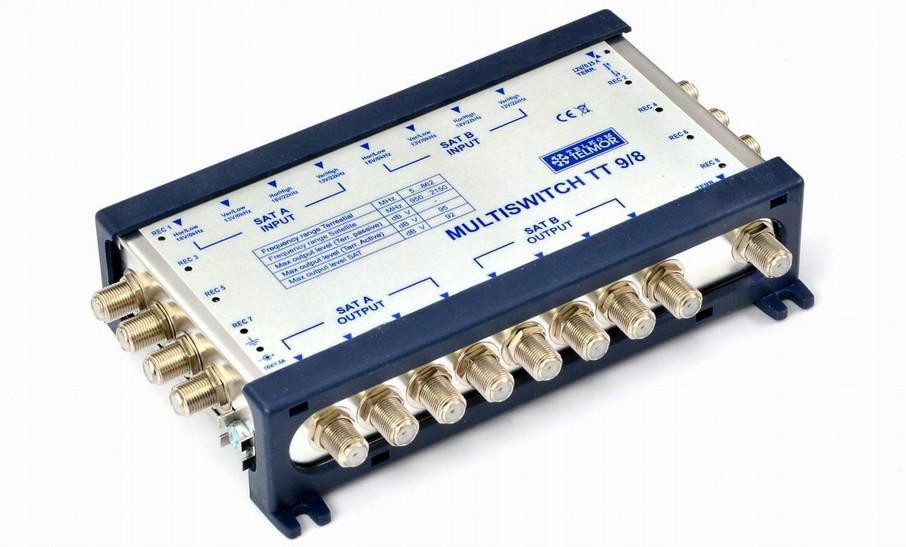

Multiswitch 9x9x8 Telmor 9/8 TT kaskadowy

Najważniejsze cechy

• możliwość budowania bardzo dużych instalacji RTV-SAT – multiswitch kaskadowy
• 8 wyjść abonenckich RTV+SAT
• dystrybucja sygnału DVB-T i SAT pochodzących z dwóch satelitów
• wbudowana prekorekcja charakterystyki
• wbudowany przełącznik active/passive toru TV
• zgodny z A class, CE, RoHS
• obsługa DiSEqC 2.0
• zewnętrzne zasilanie

Specyfikacja

• TYP: TT 9/8 TT
• Zakres częstotliwości pracy tor RTV (TERR.): 5-860 MHz
• Zakres częstotliwości pracy tor SAT: 950 – 2150 MHz
• Liczba wejść RTV (TERR.): 1
• Liczba wejść SAT: 8
• Liczba wyjść abonenckich RTV+SAT: 8
• Tłumienie toru RTV – tryb pasywny: 24…20 dB
• Tłumienie toru RTV – tryb aktywny: 4…0 dB
• Tłumienie toru RTV przelot: 3…4 dB
• Tłumienie toru SAT odgałęzienie: 0…4 dB
• Tłumienie toru SAT przelot: 1…2 dB
• Tłumienie odbić (dopasowanie) toru – tor RTV: >10 dB
• Tłumienie odbić (dopasowanie) toru – tor SAT: >8 dB
• Separacja RTV – SAT: >24 dB
• Separacja SAT – RTV: >60 dB
• Separacja pomiędzy polaryzacjami H/V: >30 dB
• Maksymalny poziom wyjściowy RTV – tryb aktywny: 95 dBuV
• Maksymalny poziom wyjściowy SAT: 92 dBuV
• Zasilanie – zewnętrzny zasilacz: +13V 1.5A (nie wchodzi w skład opakowania)
• Pobór prądu z odbiornika SAT: 40 mA
• Komendy przełączające: DiSEqC 2.0 (+13V/+18V, 0/22kHz, Tonowo)
• Wymiary SxWxG: 110 x 190 x 40 mm
